레이저 커팅 가공 조건 최적화와 절단 품질 향상 가이드

가공 조건 수치에 관한 안내
이 글에 나오는 출력, 절단 속도, 가스 압력 등의 값은 일반적인 참고용입니다. 실제 조건은 장비 제조사와 모델, 광학계 상태, 소재 로트, 작업 환경에 따라 크게 달라집니다. 작업 전 반드시 장비 매뉴얼과 시험 절단 결과를 우선하십시오.

본 가이드에 기술된 레이저 출력, 절단 속도, 가스 압력 등의 제어 변수는 현장 이해를 돕기 위한 일반적 참고용 기준입니다. 실제 가공 조건은 보유 장비의 제조사, 광학계 오염도 및 마모 상태, 소재의 로트(Lot)별 특성, 작업장 온도·습도 환경에 따라 다르게 나타납니다. 실무 적용 시에는 반드시 장비 제조사의 표준 매뉴얼과 사전 시험 절단(Test Cut) 데이터를 최우선으로 적용하십시오.


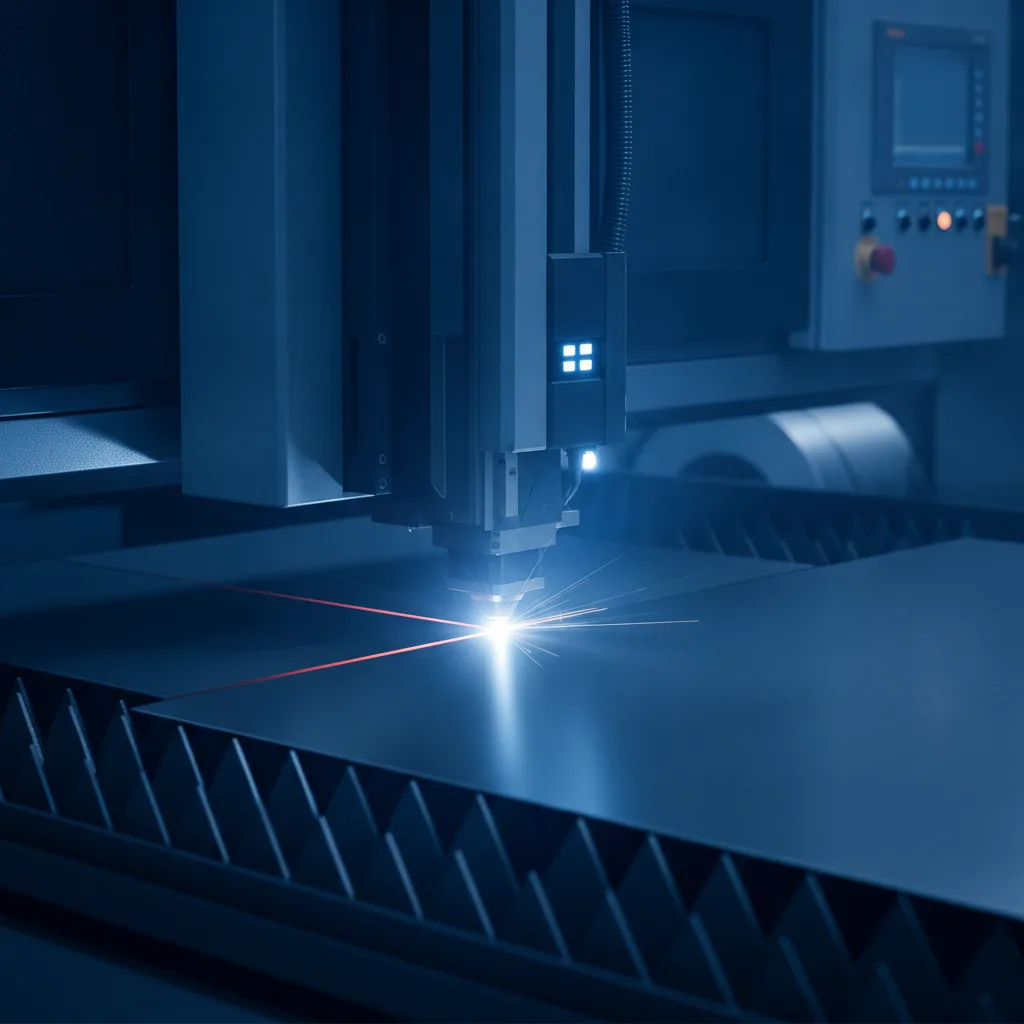

1. 레이저 커팅 시스템 구조 및 가공 오차 발생 원인 분석

레이저 커팅은 공정 시스템을 이루는 각 구성 요소의 물리적·전기적 상태가 완벽하게 동기화되어야 높은 정밀도를 확보할 수 있습니다. 가공 시스템은 크게 레이저 발생기(CO2, 파이버, Nd:YAG), 거울과 렌즈로 형성되는 광학 시스템, 노즐과 초점 조정 장치를 포함하는 절단 헤드, 그리고 구동축을 제어하는 CNC 시스템으로 구성됩니다.

CAD/CAM 데이터로 생성된 공정 경로에 따라 집속 렌즈가 레이저 빔을 재료의 미세한 점으로 모아 순간적으로 기화 또는 용융시키며, 이와 동시에 렌즈 중심축으로 분사되는 보조 가스가 용융된 잔여물을 소재 하부로 강하게 불어내어 절단면을 형성합니다. 이 과정에서 파라미터 제어에 실패하거나 기계적·광학적 결함이 발생하면 정밀도 저하 및 불량이 유발됩니다.

오차 유발 요인 가공 현장 발생 현상 및 품질 결과 실무적 원인 및 대처 방향
파라미터 설정 오류 소재 과열, 불완전 절단, 절단면 거칠음, 드로스(Dross) 재고착 출력과 이송 속도의 불균형으로 인한 열 축적 및 미절단 발생
빔 불안정 및 광학계 오염 절단면 사경(삐뚤어짐), 초점 정렬 불량, 에너지 밀도 저하 렌즈·거울 표면 탄화물 착색으로 인한 열렌즈 현상 및 빔 변형
보조 가스 조건 미흡 용융 금속 배출 불가, 산화물 과다 형성, 재료 열 변형 유량 및 압력 부족으로 잔여물이 융착되거나 과도한 가스 맴돌이 현상 발생
도면(설계 파일) 오류 비트맵(JPG, PNG) 사용 시 경로 왜곡, 열린 윤곽선으로 인한 가공 중단 피셀 단위 비트맵 외각 추출 시 노드 난립 및 불완전 절단선 생성
기계적 유격 및 노즐 마모 절단 경로 이탈, 가스 분사 불균일, 편심 현상 Z축 높이 센서 오류 및 노즐 홀 변형으로 가스 와류 유발

2. 절단 품질 최적화를 위한 7단계 정밀 조절 절차

현장에서 절단면의 거칠기를 개선하고 직각도를 유지하며 드로스 발생을 최소화하기 위해서는 아래의 7단계 순차 조절 절차를 준수해야 합니다.

  1. 출력 및 이송 속도 동기화

    • 두꺼운 재료(후판)는 단위 면적당 충분한 융해 에너지를 전달하기 위해 높은 출력과 느린 이송 속도를 설정합니다.
    • 얇은 판재(박판)는 지나친 열 축적으로 인한 재료 휨과 열 변형을 방지하기 위해 출력을 낮추고 이송 속도를 빠르게 가공합니다.
  2. 초점 위치(Focus Position) 정밀 설정

    • 얇은 금속 판재는 모재 표면 근처에 초점을 맞추어 빔 직경을 극소화합니다.
    • 두꺼운 금속 판재는 레이저 빔의 전하가 재료 내부 깊숙이 침투할 수 있도록 초점 위치를 재료 내부(음수 방향)로 이동시킵니다.
  3. 보조 가스 압력 및 유량 조절

    • 녹은 재료가 절단 틈새(Kerf) 하부로 완전히 배출되도록 절단 두께에 맞추어 압력을 조절합니다.
    • 가스 압력이 과도할 경우 절단 빔의 경로가 왜곡되거나 가스 와류로 인해 절단면 상단이 끌려 나가는 현상이 발생할 수 있으므로 적정 범위를 유지합니다.
  4. 노즐 직경 선택 및 간격(Standoff Distance) 유지

    • 박판 가공 시 가스 집중도를 높이기 위해 소형 직경 노즐을 선택하고, 후판 가공 시 대량의 가스로 용액을 밀어내기 위해 대형 직경 노즐을 적용합니다.
    • 노즐 끝단과 재료 표면 사이의 간격을 정밀 센서로 일정하게 유지하여 가스 분사 압력의 불균형을 막습니다.
  5. 소재 표면 전처리 및 반사율 검토

    • 알루미늄, 황동, 구리 등 고반사성 금속은 초기 빔 반사로 인한 광학계 손상 가능성을 고려하여 반사율 방지 파라미터와 적절한 제어 기법을 적용합니다.
    • 소재 표면의 녹, 기름, 보호 필름 등 불순물을 사전에 제거하여 가공 중 유가스 발생 및 빔 산란을 차단합니다.
  6. 설계 파일의 완전한 벡터화

    • 비트맵 이미지 대신 DXF, DWG, AI 등의 완전한 벡터 포맷을 사용합니다.
    • CAD/CAM 소프트웨어에서 불필요한 미세 노드, 중복선, 열린 윤곽선(Open Loop)을 깨끗이 정돈하여 절단 헤드의 불필요한 가감속을 방지합니다.
  7. 광학계 및 장비 정기 교정 점검

    • 반사 거울과 집속 렌즈 표면의 오염 요소를 전용 세척제로 청소합니다.
    • 노즐 내부 및 끝단의 탄화 물질을 제거하고, X·Y·Z 3축 구동계의 직각도와 정밀 간격을 주기적으로 교정합니다.

3. 보조 가스 종류별 절단 특성 및 메커니즘 비교

레이저 절단 시 사용되는 보조 가스는 융해된 금속을 물리적으로 밀어내는 기능 외에도 화학 반응을 일으키거나 산화를 방지하는 핵심 역할을 수행합니다.

보조 가스 주요 적용 소재 절단 메커니즘 및 품질 특성 가공 현장 참고 사항
질소 (N2) 스테인리스 스틸, 알루미늄, 고반사 금속 비활성 가스로 용융 금속의 산화 반응을 완전히 차단하여 산화피막이 없는 깔끔한 무산화 은백색 절단면을 형성함. 고압 분사가 필수적이며, 가스 소비량이 많아 가공 비용이 상대적으로 높음.
산소 (O2) 탄소강, 연강 (중후판) 철(Fe) 성분과 발열 산화 반응(연소 반응)을 일으켜 반응 열에너지를 보조하여 절단 속도와 관통 능력을 대폭 끌어올림. 절단 단면에 짙은 산화피막이 형성되어 후공정(도장, 용접) 시 제거가 필요할 수 있음.
압축 공기 (Air) 비금속, 박판 얇은 금속 질소(약 78%)와 산소(약 21%)가 혼합된 형태로, 경제적인 가공을 가능하게 함. 질소 대비 절단면에 미세한 산화가 발생하지만 가스 공급 비용을 크게 절감함.

4. 고출력 파이버 레이저 및 자동화 가공 기술 동향

산업 현장의 레이저 가공 기술은 기존 CO2 레이저 시스템에서 고효율 파이버(Fiber) 레이저 시스템으로 급격히 전환되었으며, 스마트 자동화 기술과 결합하여 한계를 넓혀가고 있습니다.

  • 파이버 레이저의 보급 및 광학적 이점
    파이버 레이저는 기존 CO2 레이저 대비 전기 에너지 변환 효율이 비약적으로 높고 파장이 단파장에 가까워 빔 집속도가 우수합니다. 이러한 특성 덕분에 과거 가공이 어렵던 알루미늄, 황동, 구리 등 고반사성 비철금속을 안정적으로 커팅할 수 있습니다.
  • 발광체 고출력화 기술
    레이저 발광체(Oscillator)의 출력이 24kW 이상급으로 고출력화되면서 극후판 탄소강 및 스테인리스의 절단 속도가 급증했으며, 초기 관통(Piercing) 시간을 단축시켜 전체 생산성을 높이고 있습니다.
  • 3D 및 다축 정밀 절단
    평면 절단을 넘어 5축 제어 절단 헤드 및 로봇 암과 연동되는 3D 레이저 시스템을 통해 입체 성형 구조물, 파이프, 곡면 형상재의 고정밀 가공이 일반화되었습니다.
  • 적응형 제어 및 지능형 자동화
    AI 제어 장치와 광학 모니터링 센서가 결합되어 가공 중 재료의 두께 변화, 표면 녹 상태, 용융물 반출 상태를 실시간 감지합니다. 이에 따라 레이저 출력, 초점 위치, 가스 압력을 실시간 자동 정밀 제어하여 무인 가공 환경에서도 균일한 절단 품질을 유지합니다.

5. 자주 묻는 질문 (FAQ)

Q1. 절단면 하부에 드로스(Dross)가 많이 남아 깔끔하지 않은 이유는 무엇인가요?

드로스는 레이저로 녹은 용융 금속이 슬래그 형태로 하단에 달라붙어 식은 현상입니다. 주요 원인은 이송 속도가 지나치게 빠르거나, 보조 가스 압력이 부족하여 녹은 재료를 아래로 충분히 밀어내지 못했기 때문입니다. 또한 레이저 출력이 부족하거나 초점 위치가 소재 기준 상단으로 너무 치우쳐도 융해 에너지가 하부까지 전달되지 못하므로, 가스 압력을 높이거나 초점 위치를 하부(음수)로 조정하고 속도를 재설정해야 합니다.

Q2. 알루미늄이나 구리 같은 고반사성 금속을 가공할 때 장비 손상을 막으려면 어떻게 해야 하나요?

고반사 금속은 레이저 빔을 반사시켜 절단 헤드 내부의 거울이나 렌즈, 발광체로 역진입하여 장비를 파손시킬 수 있습니다. 이를 방지하기 위해서는 1um 대역 파장을 사용하는 파이버 레이저 장비를 이용해야 하며, 광학계 내부에 반사 빔 감지 및 차단 아이솔레이터가 올바르게 작동하는지 확인해야 합니다. 가공 초기 관통(Piercing) 시 반사율이 가장 높으므로 관통 조건을 최적화하고 산소 또는 고압 질소를 가스로 선택하여 초기 에너지 흡수율을 높여야 합니다.

Q3. 두꺼운 탄소강을 절단할 때 질소 대신 산소 가스를 보조 가스로 사용하는 이유는 무엇인가요?

두꺼운 탄소강 절단 시 산소를 분사하면 철 성분과 산소가 결합하면서 격렬한 연소 반응(발열 반응)이 일어납니다. 이 때 발생한 화학적 열에너지가 레이저 빔 에너지를 보조하는 추가 열원으로 작용하여 빔 출력만으로 부족한 두껍고 깊은 절단 틈새의 철을 용융시키고 신속하게 관통할 수 있게 도와주기 때문입니다.
